スマート基板
OPアンプ1個入り用 DIP V3.0b(基板のみ)
(SmartOp-Dip-1)
■オペアンプで複数の標準的な回路を組むことができます
基板のみの販売です、抵抗、コンデンサー、半導体等の部品は付属しません
オペアンプは標準的なDIP8ピン1個入りを使用できます
使用できる部品のリード線間隔
- 抵抗:7.5mm
- コンデンサ(信号部用):2.5mm/5mm
- コンデンサ(オペアンプ用パスコン):2.5mm/5mm
- コンデンサ(電源部パスコン):2.5mm (外形10Φ)
基板サイズ:
- 50mm x 40mm
取付穴:
- 基板外形から4mm内側に3.5mmΦ穴4ヵ所
基板材質:
- ガラスエポキシ両面

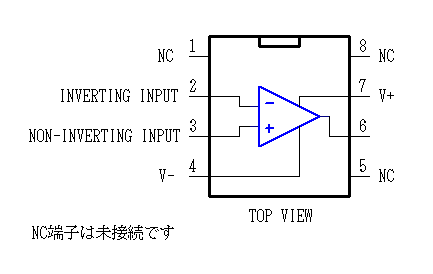

使用可能なオペアンプのピン配置

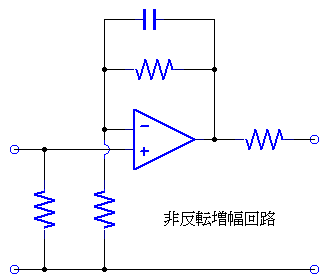

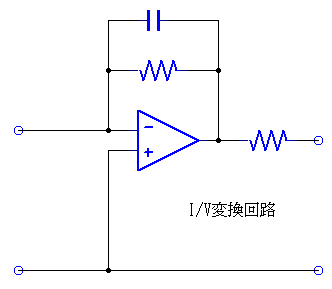

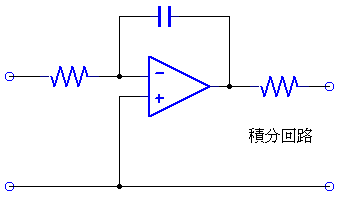

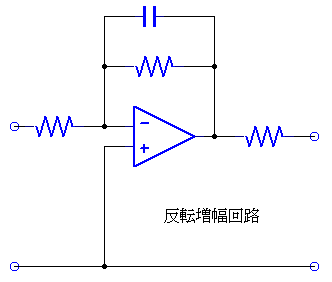

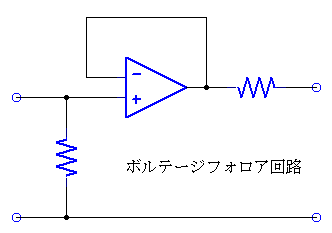

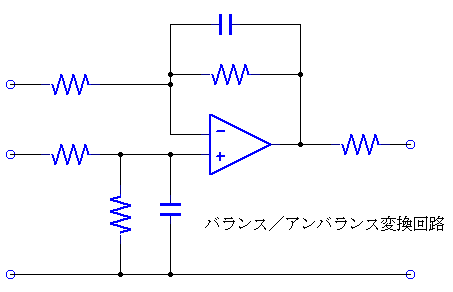

以下に構成可能な回路を示します
